搪玻璃法蘭蓋生產標準
來源:淄博市福民化工設備有限??日期:2016-04-26
搪玻璃法蘭蓋生產標準，搪玻璃法蘭蓋標準是在不斷變化的，與HG/T 2141-1991相比，現在的標準新增了DN25、DN32、DN40、DN300、DN400物種規格，下面我們就具體了解一下搪玻璃法蘭蓋生產標準。

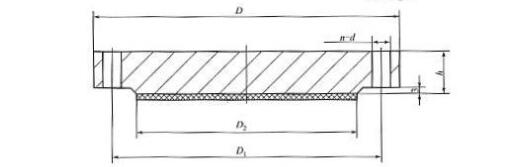

| DN/mm | PN為1.0MPa | 參考質量/kg | |||||
| D/mm | D1/MM | D2/MM | n | d/mm | h/mm | ||
| 25 | 115 | 85 | 68 | 4 | 14 | 16 | 1.23 |
| 32 | 140 | 100 | 78 | 4 | 18 | 18 | 2.03 |
| 40 | 150 | 110 | 88 | 4 | 18 | 18 | 2.35 |
| 50 | 165 | 125 | 102 | 4 | 18 | 20 | 3.20 |
| 65 | 185 | 145 | 122 | 4 | 18 | 20 | 4.06 |
| 80 | 200 | 150 | 138 | 8 | 18 | 20 | 4.61 |
| 100 | 220 | 180 | 158 | 8 | 18 | 22 | 6.21 |
| 125 | 250 | 210 | 188 | 8 | 18 | 22 | 8.12 |
HG/T 2141—2009
| DN/mm | PN為1.0MPa | 參考質量/kg | |||||
| D/mm | D1/MM | D2/MM | n | d/mm | h/mm | ||
| 150 | 285 | 240 | 212 | 8 | 22 | 24 | 11.4 |
| 200 | 340 | 295 | 268 | 8 | 22 | 24 | 16.5 |
| 250 | 395 | 350 | 320 | 12 | 22 | 26 | 24.1 |
| 300 | 445 | 400 | 370 | 12 | 22 | 26 | 30.8 |
| 400 | 565 | 515 | 482 | 16 | 26 | 26 | 49.4 |
搪玻璃法蘭蓋的材料、設計、制造、檢驗和驗收應符合HG2432的規定。
法蘭蓋上螺栓孔中心圓直徑以及相鄰兩螺栓孔弦長的允許偏差為0.6mm；任意兩螺栓孔弦長的允許偏差為1mm。
法蘭蓋連接用螺栓、螺母和墊片分別按GB/T 5782、GB/T 6170 和有關標準選用。
水壓試驗壓力按1.5MPa進行試驗。
